TEDESCHI SAS
Torni CNC

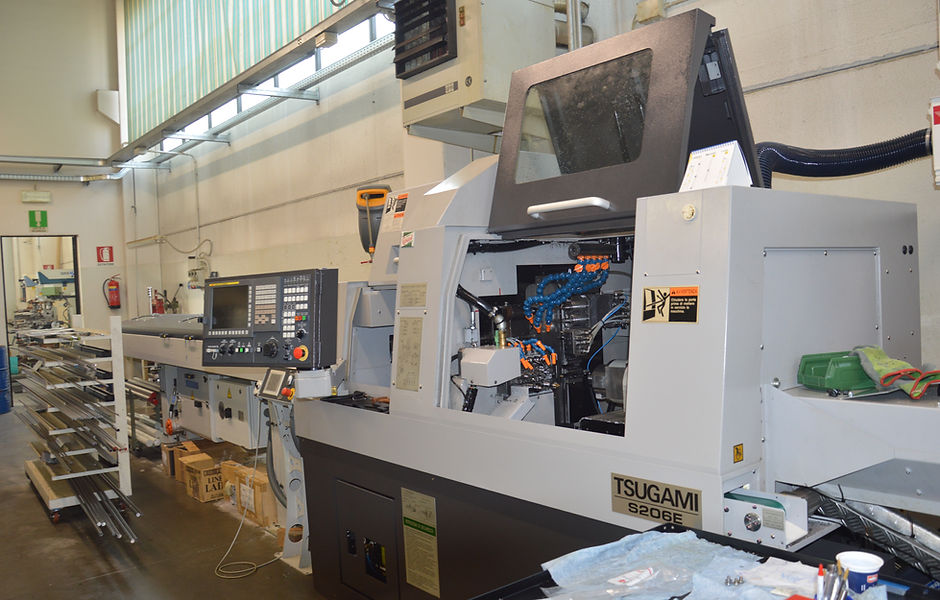

TSUGAMI
Mod. S206
Il tornio Tsugami S 206 CNC, ha sei assi con postazioni utensili contrapposte (rastregliera) ,è adatto per la produzione di volumi variabili, con una vasta gamma di funzionalità . La dislocazione modulare dell'utensileria, permette di disporre fino a 15 diversi utensili rotanti, offrendo una maggiore capacità produttiva a tempi di riattrezzamento rapidi.
La macchina S 206, dispone di una postazione utensili con asse Y che
consente di lavorare particolari complessi, utilizzando il mandrino principale e il secondario simultaneamente. Le flessibilità del controllo a 6 assi, la precisione e l'accuratezza della tornitura con una fantina mobile permettono di ottenere prestazioni eccellenti .
La S206 è convertibile, può funzionare sia come una tradizionale fantina
mobile utilizzando la bussola di guida o anche senza bussola di guida, aggiungendo un kit opzionale per serrare la barra.
Quando funziona senza bussola di guida, il tornio può utilizzare una guida
barra al posto di un fermo, riducendo drasticamente le dimensioni dello spezzone di barra residuo e aumentando la flessibilità aziendale.
ATTREZZATURA :
Area utensile modulare, utilizzando utensili motorizzati con sistema a cartucce, fino a 15 utensili a 8000 giri/min.
Postazioni utensili con asse Y, che permette lavorazioni complesse sia sul mandrino principale sia sul contro mandrino.
Bussola di guida rotante diretta, fornisce alta velocità e accurate lavorazioni.
Postazione montaggio punte per foratura profonda che consente fino a 100 mm di foratura.
Bancale di elevata rigidità , permette elevate prestazioni di velocità e precisione.
Controllo CNC Fanuc 32i-B.

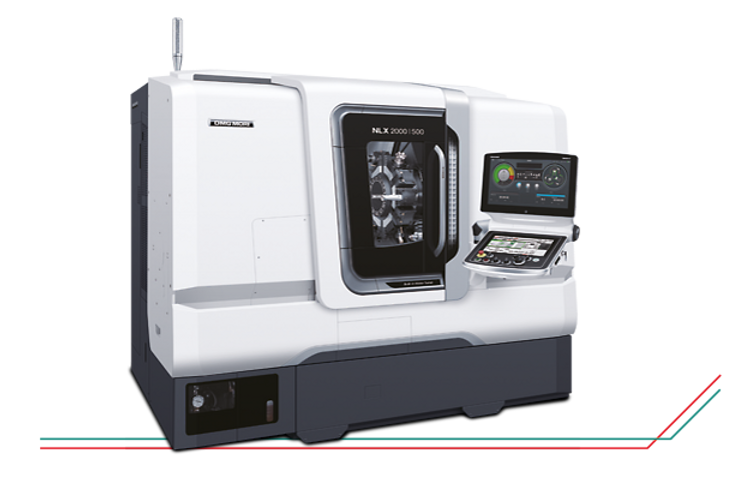

DMG MORI
Mod. NLX2000/500
PRESTAZIONI :
Elevata rigiditÃ
Guide piane sugli assi X, Y e Z per aumentare l’effetto antivibrante e la rigidità dinamica Prestazione di fresatura migliorata
Torretta BMT con motore di azionamento integrato Mandrino utensile a elevata velocità : 10.000 min-1
Coppia massima del mandrino con utensile motorizzato: 29 Nm (3 minuti)
Precisione massima
Sbalzo termico accuratamente monitorato: impianto ricircolo del refrigerante incluso di serie nella macchina
Precisione di lavorazione migliorata con la struttura di comando del calore
Torretta di precisione e a cambio rapido (facoltativa)
CARATTERISTICHE TECNICHE
Straordinaria lavorazione dei pezzi
Max. diametro di tornitura
366 mm
Max. lunghezza pezzi su contropunta (lavorabile)
510 mm
Max. diametro di autocentraggio
203 mm
Max. numero di giri mandrino
5.000 giri/min
Potenza azionamento (100% ED)
15 kW (AC)
Max. diametro di passaggio barra
65 mm
Elevata rigiditÃ
Guide piane sugli assi X, Y e Z per aumentarne l’effetto vibrante e la rigidità dinamica

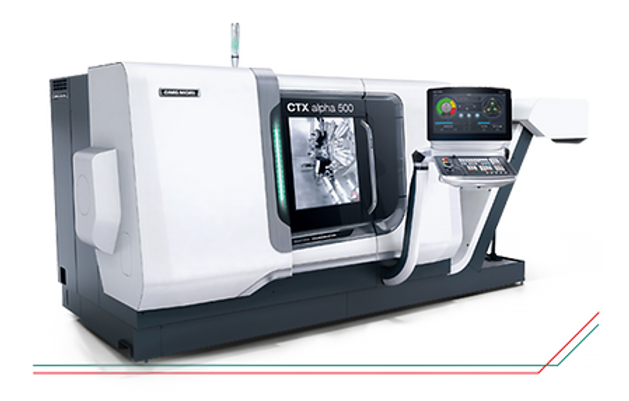

DMG MORI
Mod. CTX ALPHA 500
CARATTERISTICHE PRINCIPALI
High Precision Turret per massima precisione da 5.000 min-1, 10 kW e 18 Nm
< 10 µm tolleranza nel diametro
< 10 µm stabilità termica grazie al raffreddamento attivo
Massima dinamica grazie al motore lineare facoltativo sull’asse X
Lavorazione completa grazie al contromandrino e alla torretta a stella
Contromandrino con fino a 6.000 min-1, 16 kW e 62 Nm
Torretta a stella VDI 30 con 5.000 min-1, 5,4 kW e 18 Nm
Motore DirectDrive a 12.000 min-1 per massima precisione delle superfici
Lavorazione di pezzi fino a un diametro di tornitura di Ø 240 mm e 500 mm di lunghezza di tornitura
Diametro di rotazione di fino a 510 mm
Lavorazione da barra di pezzi fino a Ø 66 mm
CARATTERISTICHE TECNICHE
Max. diametro di tornitura
240 mm
Max. lunghezza pezzi su contropunta (lavorabile)
500 mm
Max. diametro di autocentraggio
225 mm
Max. numero di giri mandrino
6.000 giri/min
Potenza azionamento (100% ED) 13 kW (AC)
Max. diametro di passaggio barra 66 mm

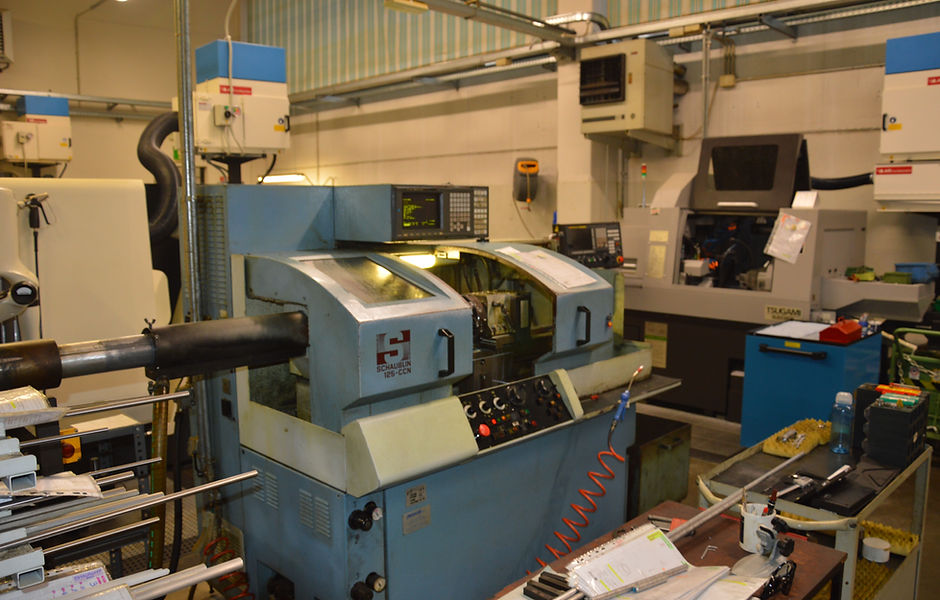

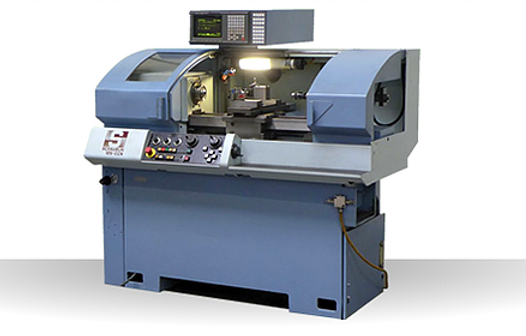

SCHAUBLIN
125
CARATTERISTICHE
2 ASSI XZ
PASSAGGIO BARRA 28
COMPLETO DI SPINGIBARRA LNS HYDROBAR
2 ASSI XZ
PASSAGGIO BARRA 28
DA RIPRESA
SCHAUBLIN
125
CARATTERISTICHE
2 ASSI XZ
PASSAGGIO BARRA 28
COMPLETO DI SPINGIBARRA LNS HYDROBAR
2 ASSI XZ
PASSAGGIO BARRA 28
DA RIPRESA

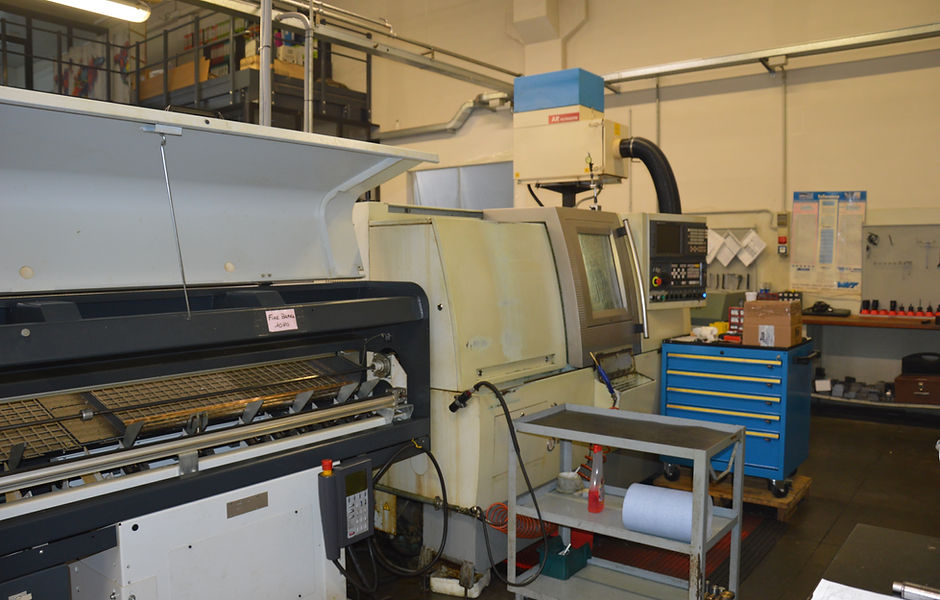

TORNIO CNCÂ GRAZIANO
CTX 300 Twiny GILDEMEISTER
CARATTERISTICHE
ASSE YE
CONTROMANDRINO
PASSAGGIO BARRA 50
CON UTENSILI
MOTORIZZATI
COMPLETO DI CARICATORE AUTOMATICO DI BARRE LNS HYDROBAR mod. QUICKLOAD
​
​

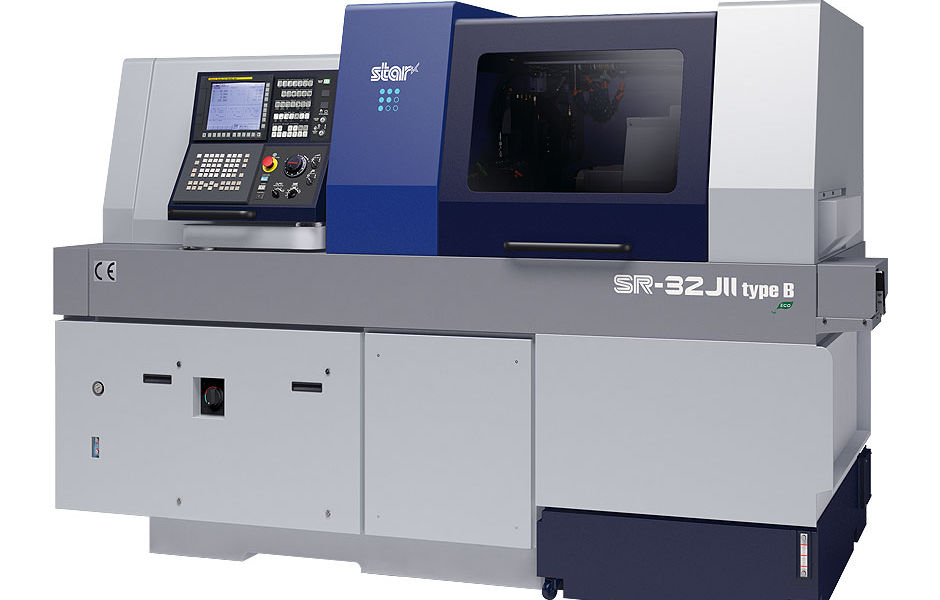

STAR SR
Mod. 32 JII Type B
CARATTERISTICHE
Il tornio a fantina mobile SR-32JII di tipo B offre una maggiore precisione, una maggiore rigidità e una maggiore produttività rispetto al suo predecessore, il sempre popolare SR-32J.
Il piano di lavoro posteriore a 8 stazioni con asse Y2 aumenta le opportunità di "sovrapposizione" per ridurre i tempi di ciclo e aumenta il numero totale di utensili che potrebbero essere montati su 39.
La flessibilità è stata inoltre migliorata con la possibilità di alternare le modalità delle boccole guida e non.
Le prestazioni del mandrino sono state aumentate con maggiore velocità e potenza su tutti e quattro i motori del mandrino, inoltre è stato adottato un sistema di bloccaggio idraulico per le pinze principali e secondarie che aumenta la forza di serraggio fino al 40%.
La rigidità della macchina è stata migliorata con l'adozione di guide a coda di rondine sugli assi X1, Y1, Y2 e Z2.

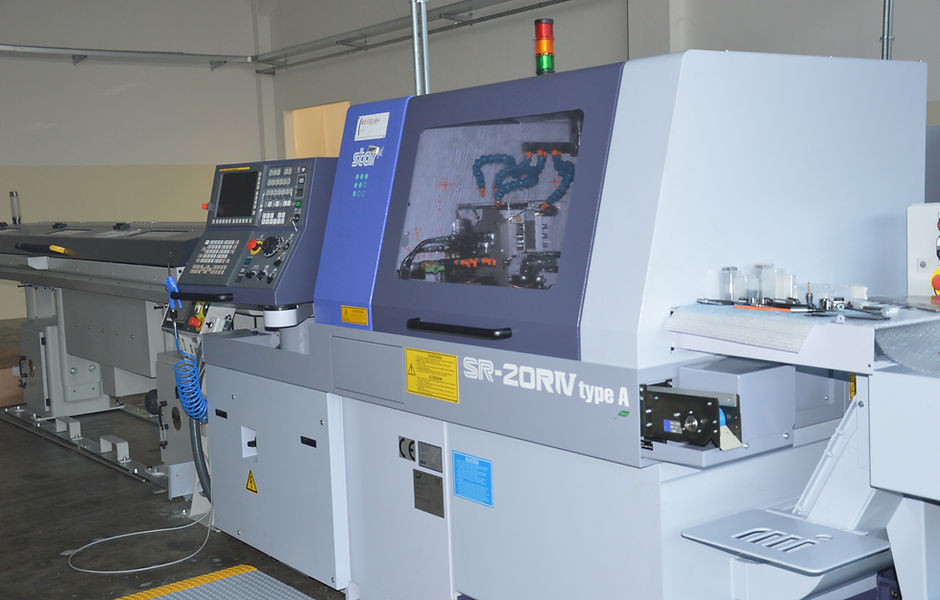

STAR SR
Mod. 20RIV type A
CARATTERISTICHE
L'SR-20RIV di tipo A offre prestazioni e versatilità eccezionali all'interno della classe da 20 mm. È possibile montare fino a quarantuno utensili, inclusi sei utensili sul perno manuale dell'asse B.
La flessibilità dell'SR-20RIV Tipo A è ulteriormente migliorata dalla sua capacità di passare dalla modalità bussola di guida (tipo svizzero) a quella non di guida.
Il potente sotto-mandrino con piastra indipendente a 8 stazioni aumenta le possibilità di lavorazione sovrapposte. L'asse Y2 sulla piastra del contromandrino consente il montaggio di utensili elettrici trasversali e frontali in qualsiasi stazione.
